| 風力発電の支援ツール |
景観設計支援システム
(FARM VIEW)
現場で撮影した写真をパソコンに取り込み、その情報をもとにして、画面上に３D風車画像を表示し、それらを重ね合わせることにより、容易にフォトモンタージュを作成できるシステム。

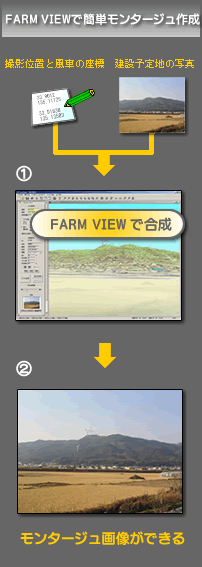

フォトモンタージュの作成
 |

ユーザーが入力した撮影位置と風車の座標から３Ｄ画像を自動生成します。
撮影位置と風車などの位置を平面図で確認できます。風車などを任意の場所に配置することも可能です。
|

写真の情報から画角を自動で調節するので視線の方向を微調整するだけで写真と３Ｄ画像を重ねることができます。
|
|

モンタージュ画像作成後。風車などの配置物のみ取り出して写真に貼り付けます。必要に応じて配置物に消しゴムをかけることができ、作成したモンタージュ画像はJPGファイルに保存できます。
|
|
その他の機能
 |
風車建設予定地の座標と建設予定地を写真撮影した座標から国土地理院の５０ｍメッシュデータを抽出し３Ｄデータを作成することができます。 |
|
建設予定地を撮影したカメラの機種を選択するだけで、自動で撮影画像と３Ｄ画像との画角を合わせることができます。 |
|
風車のほかに送電鉄塔、避雷鉄塔を配置することができます。 |
|
風車の配置は緯度経度座標を指定するほかに、地図上で位置を指定することも可能です。 |
|
風車はナセルの向き、ローターの回転角、ハブ高さなどの設定が可能です。また、ナセル、ブレード、ブレードの先端、タワーを個別に色設定できます。 |
 |
 |
 |
